L'essentiel du sujet
- Consignation de disjoncteur : Le verrouillage physique avec cadenas non conducteur est obligatoire pour toute intervention électrique, le simple étiquetage étant sans valeur légale.
- Sécurité électrique : La norme NF C 18-510 impose un protocole strict en cinq étapes, dont la VAT (vérification d’absence de tension), étape incontournable même après coupure.
- Systèmes de condamnation : Le choix du bloque-disjoncteur dépend du type de disjoncteur (MCB, MCCB, multipolaire), avec des solutions adaptées pour chaque configuration.
- Prévention des accidents : La règle "une personne, un cadenas" garantit que le courant ne soit rétabli qu’après le départ de tous les intervenants.
- Outils de consignation : Le matériel doit être contrôlé avant chaque usage et remplacé en cas de dommage, car un équipement défectueux compromet toute la sécurité électrique.
Il fut un temps où un simple coup d’œil suffisait à juger de l’état d’un tableau électrique. Aujourd’hui, la sécurité n’est plus une question de flair, mais de protocole. Un oubli, un geste trop rapide, et c’est l’accident grave. Pourtant, beaucoup d’entreprises freinent encore à l’idée d’adopter des mesures strictes, par méconnaissance ou par économie d’échelle. Grave erreur.
Les fondamentaux de la condamnation de sécurité
En milieu professionnel, la moindre intervention sur une installation électrique exige un respect absolu des règles d’isolement. L’un des points les plus sous-estimés ? L’inefficacité totale d’un simple Post-it ou d’un ruban adhésif pour sécuriser un disjoncteur. Aucun de ces éléments ne constitue une protection légale : ils peuvent être retirés en un instant, par inadvertance ou par erreur. La norme NF C 18-510 est claire : seule une barrière physique inviolable garantit une véritable sécurité.
Pour garantir la protection des techniciens sur le terrain, il est primordial de savoir comment condamner un disjoncteur en toute sécurité lors d'une intervention. Cela passe par un verrouillage mécanique, réalisé avec un cadenas non conducteur, souvent en plastique rigide rouge. Ce type de matériel empêche physiquement la remise sous tension, quelle que soit l’action extérieure.
Pourquoi le simple étiquetage est insuffisant
L’étiquetage, aussi clair soit-il, reste une simple information visuelle. Il n’offre aucune résistance mécanique. Or, en cas d’accident, les tribunaux retiennent la notion de sécurité intrinsèque : le dispositif doit être conçu pour empêcher l’erreur humaine. Un Post-it ne bloque rien. Un cadenas, si.
La règle d'or : une personne, un cadenas
Le principe de consignation individuelle est fondamental. Chaque intervenant doit poser son propre cadenas sur le dispositif de verrouillage. Le courant ne pourra être rétabli que lorsque tous les cadenas auront été retirés, garantissant que personne n’est encore à l’intérieur du circuit. C’est une question de responsabilité collective.
Le matériel indispensable pour sécuriser vos installations
Le choix du bon équipement de condamnation dépend directement du type de disjoncteur utilisé. Il n’existe pas de solution universelle, et tenter de bricoler un système de blocage peut s’avérer catastrophique. Le matériel doit être pensé pour durer, même dans des environnements hostiles.
Choisir entre condamnateurs à vis et sans outil
Pour les disjoncteurs larges ou atypiques, les modèles à vis offrent une fixation solide et ajustable. En revanche, sur les disjoncteurs miniatures (MCB) standards, les systèmes sans outil - souvent à clips - gagnent en rapidité d’installation sans sacrifier la sécurité. Le gain de temps est réel, surtout sur des interventions fréquentes.
Spécificités des disjoncteurs multipolaires
Les disjoncteurs 3P ou 4P, courants dans l’industrie, imposent l’usage de barres de verrouillage spécifiques. Elles bloquent l’ensemble des pôles simultanément, évitant tout basculement partiel qui pourrait laisser une phase active. Une sécurité capitale face aux risques d’arcs électriques.
Résistance du matériel et conditions extrêmes
Un bloque-disjoncteur doit résister aux chocs, aux UV, aux variations de température et à l’humidité. Un équipement déformé ou fragilisé par le temps perd sa fonction de protection. Un contrôle visuel avant chaque utilisation est donc obligatoire, avec remplacement immédiat en cas de doute.
La procédure légale d’isolement en cinq étapes
La sécurité électrique ne se résume pas à un cadenas. Elle suit un protocole strict, encadré par la norme NF C 18-510, et composé de cinq étapes incontournables. Chaque maillon est vital.
De la séparation à la signalisation
La première étape est la séparation physique : couper le courant à la source. Vient ensuite la condamnation matérielle avec un bloque-disjoncteur et cadenas. Enfin, la signalisation informe tout le monde que l’installation est en maintenance. Une plaque claire, visible, en français, doit indiquer qui a intervenu et depuis quand.
Vérification d'absence de tension (VAT)
La VAT est l’étape la plus critique. Même si le disjoncteur est verrouillé, il faut toujours vérifier l’absence de tension avec un appareil de mesure adapté (testeur ou multimètre). C’est la seule preuve que le circuit est inactif. Omettre cette étape, c’est jouer avec le feu - littéralement.
Types de disjoncteurs et solutions adaptées
Connaître la nature de vos disjoncteurs est essentiel pour choisir le bon système de condamnation. Deux grandes catégories dominent les installations professionnelles.

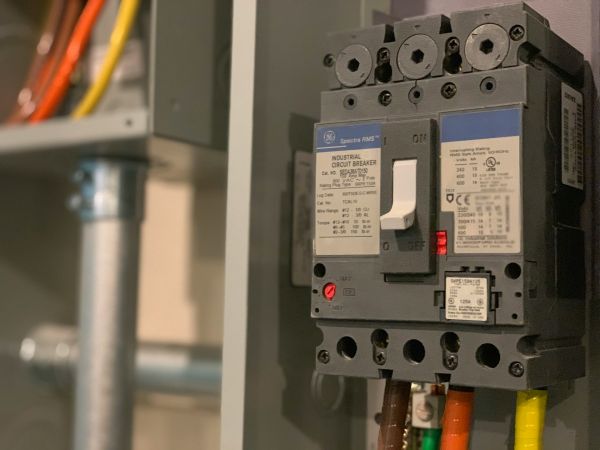

Différences entre MCB et boîtiers moulés (MCCB)
Les MCB (disjoncteurs miniatures) équipent les circuits secondaires. Ils sont souvent standardisés, ce qui facilite l’usage de bloque-disjoncteurs à clips. Les MCCB (à boîtier moulé), utilisés pour les fortes puissances, ont des dimensions variables. Leur condamnation nécessite souvent des solutions sur mesure ou à vis.
Le cas particulier du parc électrique ancien
Les installations anciennes posent un défi : pas toujours compatibles avec les dispositifs modernes. Dans ces cas, il faut soit adapter le bloque-disjoncteur existant, soit envisager une mise aux normes progressive. L’improvisation n’a pas sa place dans un environnement électrique.
Maintenance et contrôle visuel du kit
Comme tout outil de sécurité, le kit de consignation doit être inspecté régulièrement. Toute pièce présentant une fissure, une déformation ou une usure excessive doit être retirée. Garder un vieux cadenas "parce qu’il marche encore" ? Ça ne se tente pas.
Analyse de l'investissement en sécurité électrique
Un kit de consignation complet coûte entre 80 € pour un kit de base et 300 € pour un ensemble complet. À côté des risques encourus, cette dépense est dérisoire. Un arc électrique peut atteindre plus de 10 000 °C en quelques millisecondes, provoquant brûlures graves, projections de métal en fusion, voire décès.
Les sanctions en cas d’accident lié à une absence de consignation peuvent aller jusqu’à des poursuites pénales pour manquement aux devoirs de sécurité. Comparé à cela, le coût d’un bloque-disjoncteur, c’est du bon sens.
| 🔌 Type de disjoncteur | ⚙️ Type de verrouillage conseillé | 🛡️ Niveau de sécurité |
|---|---|---|
| MCB (standard) | Clips sans outil | Élevé (si normé) |
| MCCB (puissance) | À vis ou adaptable | Très élevé |
| Multipolaire (3P/4P) | Barre de blocage | Maximal (obligatoire) |
Mise en place d'une culture de prévention en entreprise
Installer du matériel ne suffit pas. Il faut former, sensibiliser, et intégrer la sécurité dans les gestes du quotidien. Voici les cinq réflexes à adopter pour tout responsable de maintenance :
- ✅ Vérifier le matériel avant chaque intervention : cadenas, bloque-disjoncteur, outils de VAT
- ✅ Briefer l’équipe : qui fait quoi, où, et pendant combien de temps
- ✅ Effectuer la VAT sans exception, même sur un circuit "évidemment coupé"
- ✅ Poser sa consignation individuelle : un cadenas par personne, jamais de confiance aveugle
- ✅ Signaler l’intervention par une plaque claire et à jour
Habilitations électriques et formation
Seules les personnes habilitées B1V, B2V ou BR peuvent effectuer une consignation. Cela suppose une formation validée et un suivi régulier. Organiser des ateliers de sensibilisation en interne renforce la culture de prévention.
Utilisation des fiches de consignation
Une fiche de consignation, remplie et signée, assure une traçabilité totale. Elle mentionne l’heure, le lieu, les personnes impliquées, et les circuits concernés. En cas de contrôle ou d’incident, c’est une preuve de rigueur.
Gestion des clés et des accès
Les clés des cadenas doivent être en possession exclusive de l’intervenant. Aucune clé commune, aucun "double planqué dans le bureau". Si une clé est perdue, le cadenas doit être coupé - et l’incident analysé pour éviter sa répétition.
Questions fréquentes sur le sujet
Que faire si j'ai perdu la clé de mon cadenas de consignation en plein milieu d'un chantier ?
Le cadenas doit être coupé au pied-de-biche ou à la meuleuse, sans jamais forcer sur le disjoncteur. L’incident doit être signalé immédiatement et faire l’objet d’un compte rendu. Une procédure de remplacement rapide du kit est essentielle pour ne pas compromettre les interventions suivantes.
Sur le terrain, j'entends souvent que la VAT prend trop de temps, est-ce vraiment négociable ?
Non, la VAT n’est jamais négociable. Des accidents mortels ont été évités grâce à cette étape. Même si le disjoncteur est cadenassé, une remontée de tension est possible via un circuit parallèle ou une erreur de manipulation en amont. C’est la dernière ligne de défense.
L'achat de matériel de consignation est-il amortissable comme un investissement productif ?
Oui, ces équipements sont considérés comme des frais de prévention des risques professionnels. Ils peuvent être amortis dans le budget sécurité ou inclus dans les charges d’exploitation. Leur coût est souvent négligeable face aux amendes ou aux arrêts de production post-accident.
Les nouveaux disjoncteurs connectés vont-ils supprimer le besoin de blocage physique ?
Non, même les disjoncteurs connectés exigent un verrouillage physique. La commande à distance peut être vulnérable aux bugs, aux piratages ou aux pannes réseau. Le blocage mécanique reste la seule garantie d’une isolation fiable, conformément à la norme NF C 18-510.
